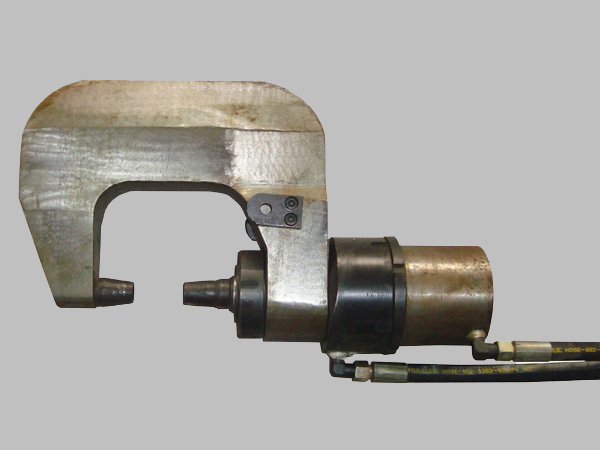

鉚鉗分為懸吊式和臥式，并且以懸吊式應用廣泛。其主要組成部分包括鉚鉗油缸、鉚鉗體、動鉚模、靜鉚模和手柄按鈕等。
對于懸吊式鉚鉗，為保障鉚鉗的性能，同時盡可能的減小重量，以便操縱輕便靈活，鉚鉗體及鉚鉗油缸等零件采用了優良的特殊鋼材，并經優化設計，使其各方面性能達到優。
臥式鉚鉗一般采用鑄鋼制成并帶有底座。

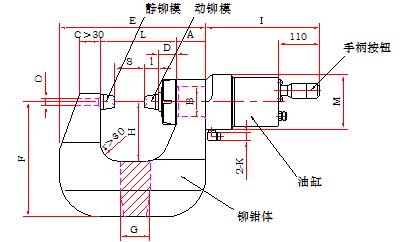

懸吊式鉚鉗參數表
鉚鉗代號 | 鉗體 喉深 H | 鉚接力 KN | 鉚釘直徑 | 油缸內徑 | 油缸行程 S | 鉚?？讖?/span> O | 安裝脖徑 B | 安裝脖長 A | 鉗體開口 L | D | E | F | G | I | M | l | 油管 接口 K | 選用液壓站 | |
冷鉚 | 熱鉚 | ||||||||||||||||||
HYQ16-100 | 100 | 160 | 8 | 12 | 80 | 70 | 16 | 60 | 60 | 180 | 30 | 330 | 210 | 60 | 280 | 115 | 40 | M18×1.5 | HY20 |
HYQ16-150 | 150 | 345 | 270 | 60 | |||||||||||||||
HYQ16-200 | 200 | 365 | 340 | 65 | |||||||||||||||
HYQ20-120 | 120 | 200 | 10 | 16 | 90 | 70 | 20 | 64 | 65 | 190 | 30 | 350 | 240 | 60 | 285 | 130 | 45 | M18×1.5 | HY20 HY30 |
HYQ20-160 | 160 | 365 | 305 | 65 | |||||||||||||||
HYQ20-200 | 200 | 380 | 360 | 65 | |||||||||||||||
HYQ20-240 | 240 | 395 | 405 | 70 | |||||||||||||||
HYQ25-120 | 120 | 250 | 10 | 18 | 100 | 80 | 20 | 72 | 70 | 200 | 35 | 360 | 250 | 70 | 300 | 140 | 40 | M18×1.5 | HY30 |
HYQ25-160 | 160 | 375 | 315 | 70 | |||||||||||||||
HYQ25-200 | 200 | 390 | 370 | 70 | |||||||||||||||
HYQ25-240 | 240 | 405 | 415 | 75 | |||||||||||||||
HYQ30-120 | 120 | 300 | 12 | 20 | 110 | 80 | 20 | 80 | 80 | 210 | 47 | 385 | 265 | 75 | 305 | 146 | 40 | M22×1.5 | HY30 HY40 |
HYQ30-150 | 150 | 395 | 305 | 80 | |||||||||||||||
HYQ30-180 | 180 | 405 | 345 | 80 | |||||||||||||||
HYQ30-220 | 220 | 420 | 395 | 80 | |||||||||||||||
HYQ30-260 | 260 | 430 | 450 | 85 | |||||||||||||||
HYQ30-300 | 300 | 440 | 500 | 85 | |||||||||||||||
HYQ40-130 | 130 | 400 | 14 | 22 | 125 | 90 | 22 | 80 | 80 | 225 | 52 | 410 | 305 | 80 | 319 | 163 | 45 | M27×1.5 | HY40 |
HYQ40-150 | 150 | 425 | 330 | 80 | |||||||||||||||
HYQ40-180 | 180 | 440 | 370 | 80 | |||||||||||||||
HYQ40-220 | 220 | 450 | 430 | 85 | |||||||||||||||
HYQ40-260 | 260 | 470 | 480 | 85 | |||||||||||||||
HYQ40-300 | 300 | 480 | 530 | 85 | |||||||||||||||
HYQ50-150 | 150 | 500 | 16 | 24 | 140 | 120 | 25 | 95 | 90 | 275 | 62 | 500 | 350 | 90 | 360 | 185 | 45 | M33×2 | HY50 |
HYQ50-200 | 200 | 525 | 415 | 90 | |||||||||||||||
HYQ50-250 | 250 | 540 | 475 | 90 | |||||||||||||||
HYQ50-300 | 300 | 560 | 545 | 95 | |||||||||||||||

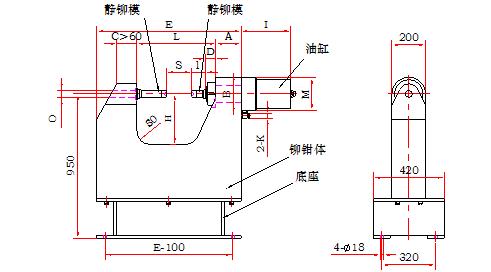

臥式鉚鉗參數表
鉚鉗代號 | 鉗體 喉深 H | 鉚接力 KN | 鉚釘直徑 | 油缸內徑 | 油缸行程 S | 鉚?？讖?/span> O | 安裝脖徑 B | 安裝脖長 A | 鉗體開口 L | D | E | I | M | l | 油管 接口 K | 選用液壓站 | |
冷鉚 | 熱鉚 | ||||||||||||||||
HYW30-200 | 200 | 300 | 12 | 20 | 110 | 120 | 22 | 80 | 100 | 380 | 47 | 620 | 345 | 146 | 40 | M22×1.5 | HY30 HY40 |
HYW30-250 | 250 | 640 | |||||||||||||||
HYW30-300 | 300 | 660 | |||||||||||||||
HYW40-200 | 200 | 400 | 14 | 22 | 125 | 150 | 25 | 90 | 120 | 420 | 52 | 690 | 379 | 163 | 80 | M27×1.5 | HY40 |
HYW40-250 | 250 | 720 | |||||||||||||||
HYW40-300 | 300 | 740 | |||||||||||||||
HYW50-250 | 250 | 500 | 16 | 24 | 140 | 150 | 30 | 95 | 140 | 460 | 62 | 800 | 390 | 185 | 80 | M33×2 | HY50 |
HYW50-300 | 300 | 830 | |||||||||||||||
HYW50-350 | 350 | 860 | |||||||||||||||
說明
1）鉚鉗體尺寸可根據實際鉚接部位設計。
2）鉚鉗配備的液壓站為保證鉚接速度盡量向小一規格的鉚鉗兼容。
3）使用同一鉚鉗鉚接不同規格鉚釘時，除需更換鉚模外，液壓站還需使用雙壓力機型。
為盡可能適應各種形狀的工件及鉚釘直徑大小的需要，將鉚鉗制備成系列型號，以方便選用。對于特殊要求的鉚鉗（體）可隨時與我公司聯系。
